UG图档显示问题解决方法

目录

• 一、规则孔显示为多边形

• 二、零件边缘显示不真实

一、规则孔显示为多边形

• 问题现象：

  • 规则孔（示例中为圆孔）边缘显示为多边形效果

  • 显示不平滑，视觉效果不真实

• 解决方法：

  1. 临时修复：

  • 右键点击模型

  • 选择“更新显示”

  • 操作后仅当前视图范围有效，移动视图后问题重现

  2. 永久修复：

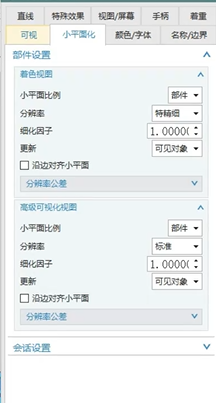

  • 右键点击菜单 → 选项 → 可视化

  • 将分边率改为“精细”或“特精细”

  • UGNX 2412等高版本在菜单 → 选项 → 可视化 →渲染 → 图形 → 反锯齿

  • 确认设置后，模型显示始终优化

  •

  •

二、零件边缘显示不真实

• 问题现象：

  • 零件边缘呈现断续、不连续的显示效果

  • 视觉上感觉不平滑、不真实

• 解决方法：

  • 右键点击菜单 → 选项 → 可视化 → 着色选项

  • 勾选相关显示改进选项

  • 应用并确认后，边缘显示将更平滑自然
